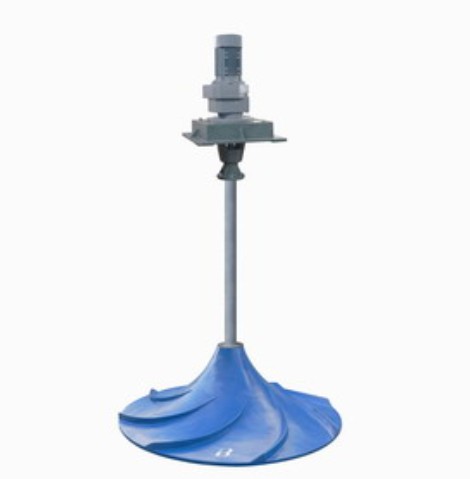

雙曲面攪拌機 |
 |
 |
| 雙曲面攪拌機 |
雙曲面攪拌機 |
雙曲面攪拌機的應用范圍
QSJ、GSJ型系列"雙曲面攪拌機"是我公司的新產品。它運用在環保、化工、能源、輕工等行業需要對液體進行固、液、氣攪拌混合的場合，尤其適用在污水處理工作中的混凝池、調節池、厭氧池、硝化和反硝化池。

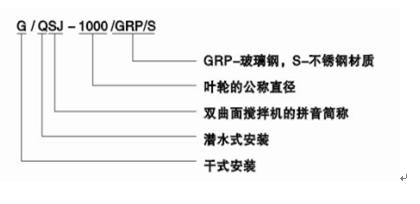

雙曲面攪拌機的型號表示：
結構簡介：

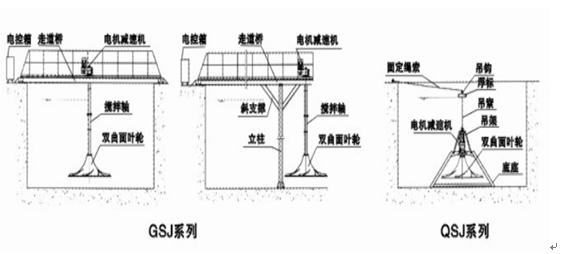

【雙曲面攪拌機】由傳動部分、葉輪、底座、吊裝系統及電控組成。見下圖：
工作特性：
這是一臺可以創建大容積流量的攪拌裝置，并能以較小的動力獲得大面積循環，柔和的水流。
獨特的葉輪結構設計，大限度地將流體特性與機械運動完美地結合。雙曲面葉輪的曲面是曲線沿Y軸旋轉而構成的曲面體；為了迎合水體流動，設計從葉輪的中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力，從而保證整機在運動狀態下的平衡。在漸開雙狐面上均布有八條導流葉片，借助液體自重壓力做補充進水獲得的勢能與葉輪旋轉式產生的離心力形成動能，液體在重力加速的條件下沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自下而上的循環水流，故可獲得在軸向（Y）和徑向（X）方向的交叉水流。正是由于雙曲面攪拌機葉輪的結構特性和接近池底安裝的特點，決定了它在工作中可獲得理想的攪拌效果，能有效地消除攪拌死角。

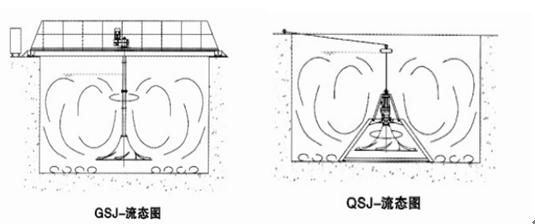

見下圖：
雙曲面攪拌機的產品特點有三個：
第1、攪拌效果非常好，無攪拌死角---流態好；
第2、大比表面積葉輪，配備功率小---節能；
第3、安裝十分靈活，維護方便---便捷。
性能參數如下表：
型號 |
葉輪直徑（mm） |
轉速（r/min） |
功率（kW） |
服務范圍（m） |
重量(kg) |
GSJ/QSJ |
500 |
40-250 |
0.75-1.5 |
1-3 |
320/300 |
1000 |
30-80 |
1.1-2.2 |
2-5 |
480/710 |
1500 |
30-60 |
1.5-3 |
3-6 |
510/850 |
2000 |
20-42 |
2.2-3 |
6-14 |
560/1050 |
2500 |
20-40 |
3-5.5 |
10-18 |
640/1150 |
2800 |
20-30 |
4-7.5 |
12-22 |
860/1180 |
安裝方式有二種：
1、QSJ型安裝方式：

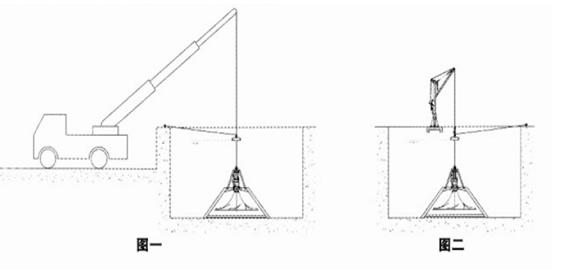

圖一是通過長臂汽車吊直接將攪拌機吊入指定位置；
圖二是通過池邊設定的走道橋利用手動卷揚吊裝。

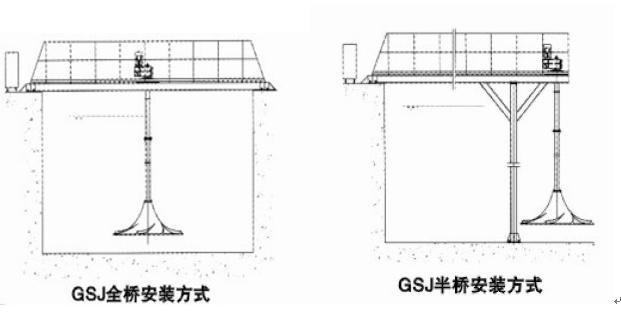

2、GSJ安裝方式：
其它需要注意的事項：
1、安裝前要有一名合格的電工檢查電機、電器并確定轉向，葉輪離池底的最小工作距離≤300mm，且池底平整、結實、池內無建筑垃圾。
2、如果長時間不運行，重新啟動時要防止淤積造成葉輪堵塞而燒毀馬達；
3、在封閉池中要考慮到葉輪的進出口安裝尺寸。
4、注意水下電纜要固定，防止磨損。
5、使用前請詳細閱讀產品、安裝、保養和合維修說明書。
